NS-205混凝土空洞、脫空、不密實專用環氧樹脂
一、產品特性：
1、固化速度快，可常溫固化；
2、粘結強度高，固化不收縮；
3、流動性好，可進入細微裂縫；
4、固化后密實度好，抗沖擊能力優異；
5、可在5℃-45℃環境溫度下施工；
二、適用范圍：
1、隧道初支、襯砌等結構空洞、不密實，以及道床脫空等缺陷整治；
2、混凝土結構較大裂縫補強修復；
3、混凝土結構水平面蜂窩麻面快速修補找平；
4、特種設備基礎灌漿施工；
三、施工方法：
1、根據現場空洞、脫空、不密實等缺陷標記的位置安置作業平臺；

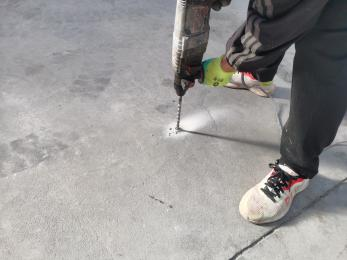

2、使用沖擊鉆進行鉆孔，當孔深大約20cm時，應注意鉆孔力度，防止打穿防水層；
3、每平方缺陷區域至少打2個孔，位置較高的孔位做排氣孔，位置較低的孔位做注漿孔，注漿孔安裝鐵質止水針頭；

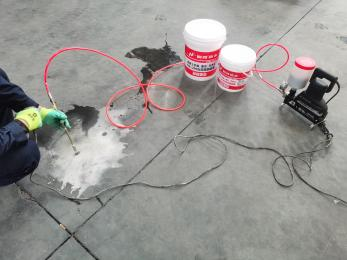

4、漿液按照推薦比例A2:B1進行調配，分別區適量A料和B料進行充分攪拌，直至顏色均勻，即可使用NS-M06高壓鎢鋼注漿機進行注漿作業，材料需要按需調配，防止材料固化造成浪費；
5、若排氣孔有漿液溢出，則開始從排氣孔進行注漿，直至空腔內漿液飽和；
6、待漿液凝固后即可拆除注漿釘，使用NS-107環氧封縫膠對注漿孔進行封堵；
7、注漿作業時應注意保護成品混凝土結構面，防止成品污染；
四、技術指標：JC/T2379-2016
項目 | 指標 |
抗壓強度/MPa | ≥50 |
拉伸剪切強度/MPa | ≥7 |
抗拉強度/MPa | ≥12 |
干粘結強度/MPa | ≥3.5 |
五、包裝與貯存：
1、材料包裝為塑料桶： A組：20kg/桶， B組：10kg/桶
2本品應存放于干燥、陰涼、通風處，遠離火源，不宜倒置、暴曬、淋雨；
六、注意事項：
1、使用本產品時應佩戴手套、護目鏡等防護用品，若不慎濺入眼睛應先用大量清水沖洗并立即就醫；
2、注漿過程中注意控制壓力，防止壓力過高造成爆管傷人。
上一篇：NS-203高滲透環氧樹脂灌漿料
下一篇：沒有了
